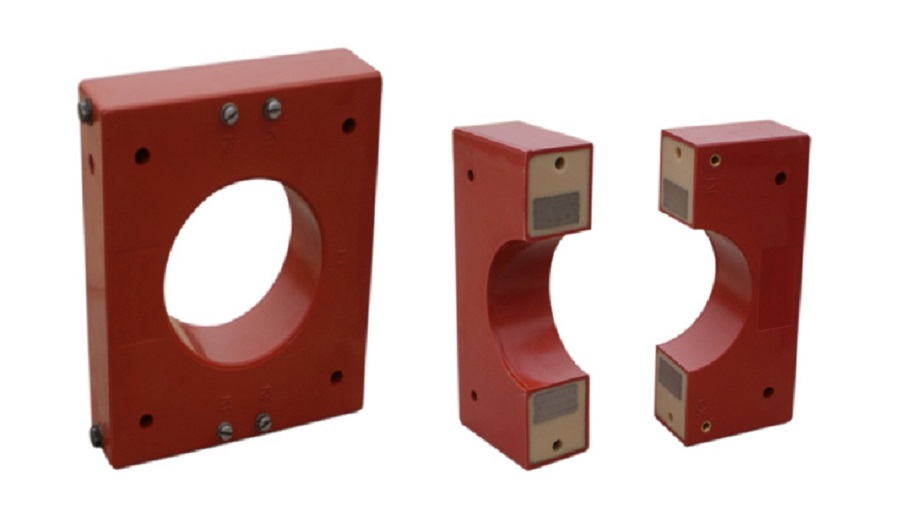

本产品适用于380V—66KV中性点不接地系统或中性点经消弧线圈接地系统(统称小电流接地系统)发生单相接地时作为零序电流采样器件与微机接地检测装置或带接地检测功能的微机保护装置配合使用,选择出接地线路,正确消除故障。
本系列零序电流互感器目前有8种规格，孔直径分别为80，100，120，140，160，180，200，240。用户可根据电缆外径选择相应规格的零序电流互感器。4.技术指标
额定电流变比50（也可根据用户要求定做）
额定二次负荷2.5Ω
误差
互感器带额定二次负荷时的误差见表二
型号 | 1A | 4A | 20A | 30A | ||||
变比误差% | 角误差（度） | 变比误差% | 角误差（度） | 变比误差% | 角误差（度） | 变比误差% | 角误差（度） | |
TLLJ | ≤2.5 | ≤3.5 | ≤2 | ≤2 | ≤1.5 | ≤1 | ≤1.5 | ≤1 |
TLLJZ | ≤3 | ≤4 | ≤2.5 | ≤2.5 | ≤2 | ≤1.5 | ≤2 | ≤1.5 |
